本文將介紹VAV控制器常見的入門知識，幫助您更深入理解VAV系統的基本構成、核心控制邏輯及其功能的實現方式。

VAV系統基礎與控制核心

VAV系統核心末端設備包含：VAV-BOX（變風量末端）、電動定/變風量閥、變風量風口。

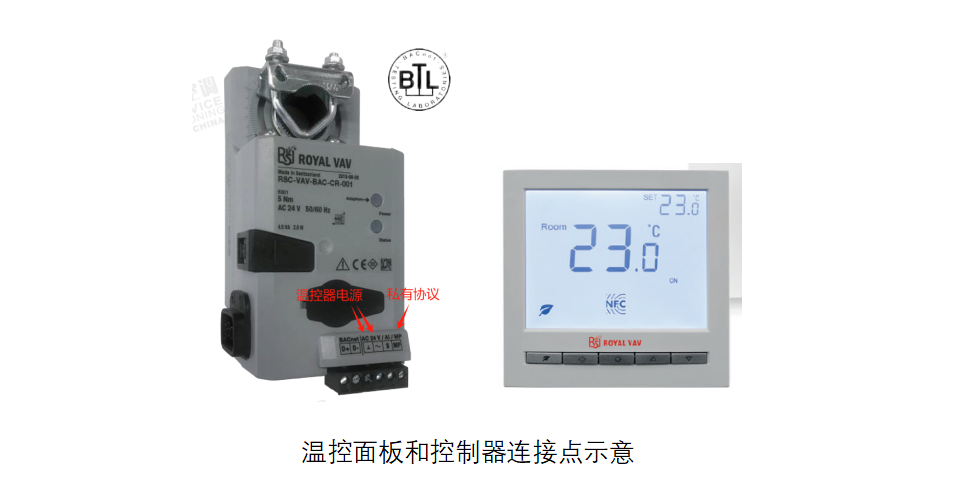

辦公樓VAV-BOX常見連接： VAV控制器與溫控器通常通過三根線連接：一根私有協議通訊線 + 兩根供電線。

配對性： VAV溫控面板與控制器通常是配套專用的，這與通用風機盤管溫控器不同。

關鍵作用： 在辦公樓VAV-BOX溫度控制中，每個末端通常需配置一個溫控器，由其監測所在區域溫度。溫控器的物理安裝位置對控制效果至關重要！

功能擴展之鑰：VAV控制器的拓展I/O點

拓展I/O點分為四類，是實現高級功能的基礎：

01、DI (開關量輸入)

接收開關狀態信號。

常見應用：

門窗磁開關信號：門開保持風量 / 窗開自動關閉VAV-BOX

02、DO (開關量輸出)

控制開關狀態設備。

常見應用：

控制電加熱器啟停（室溫過低時）

控制熱水閥開關（室溫過低時）

控制并聯式VAV-BOX內風機啟停（室溫過低時）

03、AI (模擬量輸入)

接收連續變化的模擬信號（如 0-10V, 4-20mA）

常見應用：

外置房間溫度傳感器輸入（允許控制面板靈活安裝或取消）

送風溫度輸入（用于自動制冷/制熱模式切換）

CO2濃度輸入（調節風量維持設定CO2水平）

室內靜壓輸入（調節風量維持設定靜壓）

定風量設定值、閥位反饋、靜壓設定值等輸入

04、AO (模擬量輸出)

輸出連續變化的控制信號（如 0-10V, 4-20mA）

常見應用：

控制外置風閥執行器（0V=0%開度, 10V=100%開度）

控制電阻式電加熱量（PID積分調節輸出，維持送風溫度）

控制水盤管熱水閥開度（PID積分調節輸出，維持送風溫度）

輸出實際風量值、閥位狀態、室內實際靜壓值等

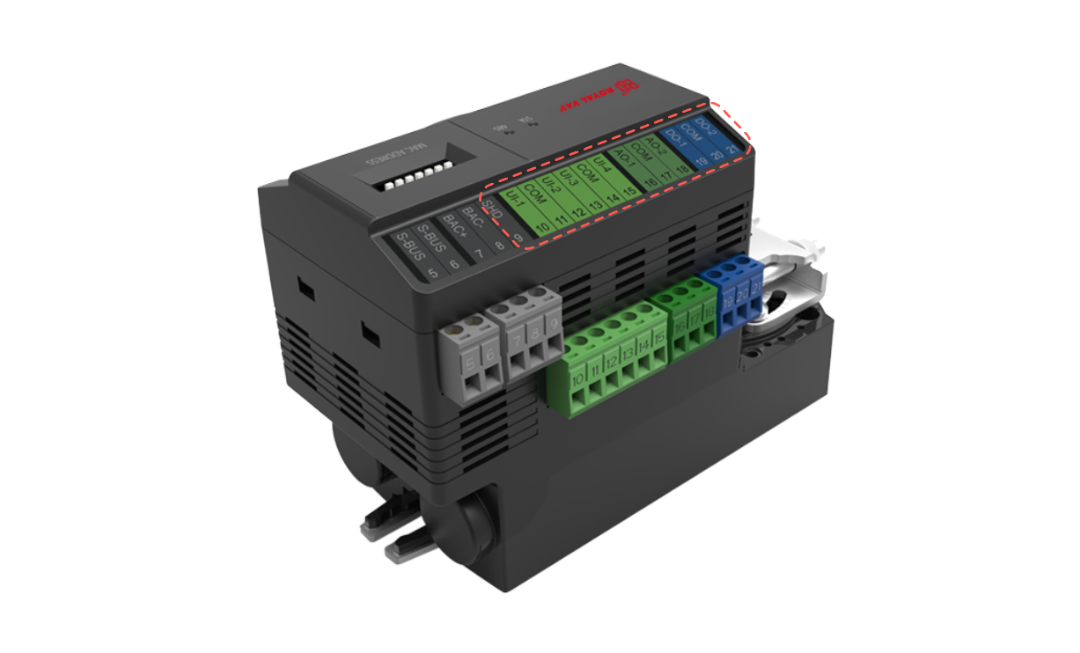

控制器拓展I/O點示意圖（其中UI可作DI，也可作AI）

控制器的靈活性：可編程 vs 固化程序

01、固化程序控制器

控制邏輯固定，無法修改，只能在預設邏輯中選擇。

02、可編程控制器

支持用戶根據需求自由編寫程序，實現高度定制化功能。

組網通訊關鍵：協議與總線配置

01、常見協議

BACnet MS/TP， Modbus RTU

02、線配置要點 (非常重要！)

單總線容量上限： 無論是BACnet MS/TP還是Modbus RTU，一條總線上連接的設備數量建議不超過32臺。

通訊參數強制一致： 同一條總線上的所有控制器，必須設置相同的：

通訊協議

波特率 (Baud Rate)

Modbus RTU常用：9600, 14400, 19200, 38400

BACnet MS/TP常用：9600, 19200, 38400, 76800

奇偶校驗 (Parity)：無校驗 / 奇校驗 / 偶校驗

起始位、數據位、停止位（位格式需匹配）

掌握VAV控制器的基礎知識是理解和設計高效VAV系統的第一步。通過合理利用其強大的I/O擴展能力和靈活的可編程性（如選擇合適型號），并嚴格遵守組網通訊規則，方能實現精確、穩定、節能的室內環境控制。
