變風量風口(VAD)位于送風系統最末端，是與房間環境直接相連的變風量末端，具有低阻力，射流效果好等特性，有別于傳統的VAV-BOX，那么變風量風口的送風系統設計也會有它不同的地方，下面就讓我們一起看看吧。

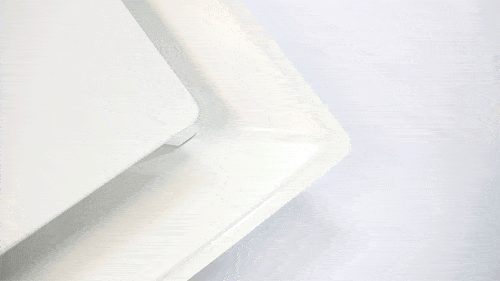

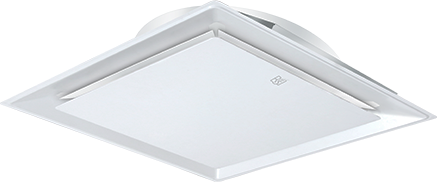

▲皇家空調變風量風口

為了滿足通常辦公環境的噪聲標準（NC35），變風量風口(VAD)入口靜壓需控制在80Pa/70Pa以內（不同類型的VAD，允許的最大入口壓力不同）。

在送風管管路簡單的低壓風管系統中，變風量風口(VAD)系統可以按照常規的全空氣空調系統方式進行設計。

在送風管路較復雜或VAV-BOX和VAD混用的中高壓系統中，為了維持VAD入口靜壓在可用范圍內（10-80/70Pa），需要在支管處設置區域靜壓控制閥（PIM閥）進行管路送風靜壓的控制，AHU和PIM閥之間的送風管可以設計為中高壓風管，PIM閥之后的送風管設計為低壓風管，VAD安裝在低壓管系統中。

PIM閥是可以維持送風管道中設定點靜壓值恒定的調節裝置。

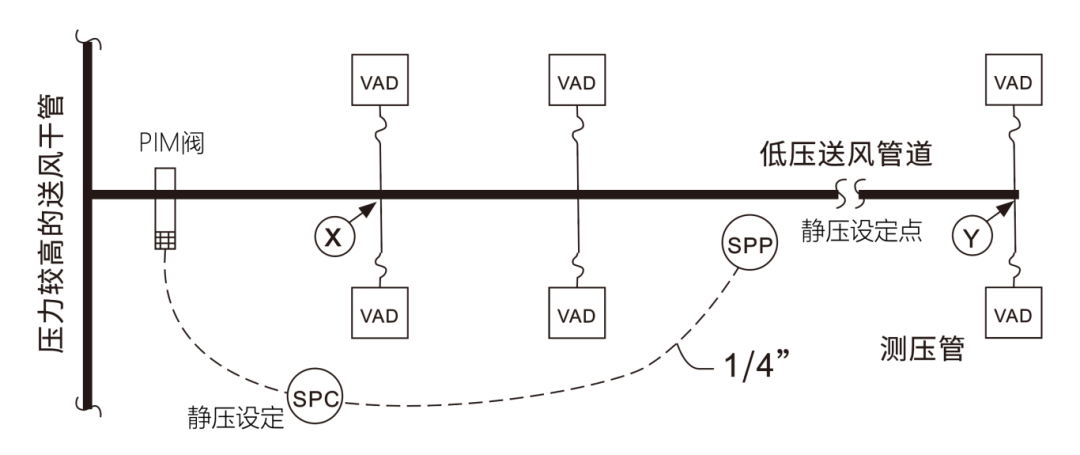

▲PIM閥控制示意圖

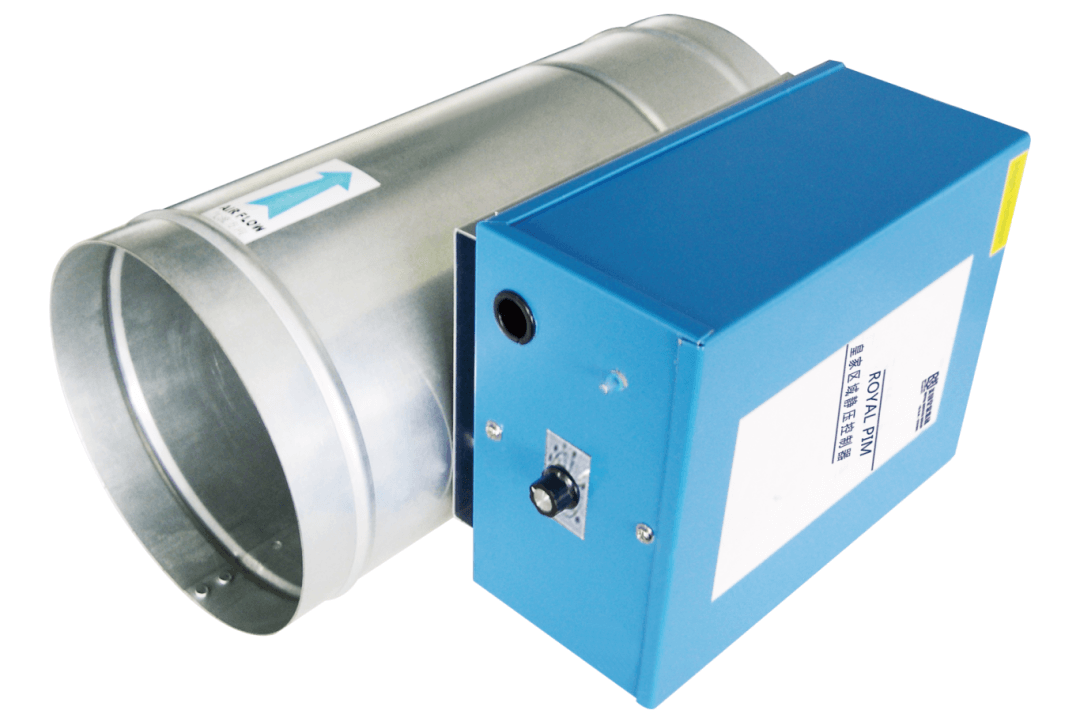

▲PIM區域靜壓控制閥

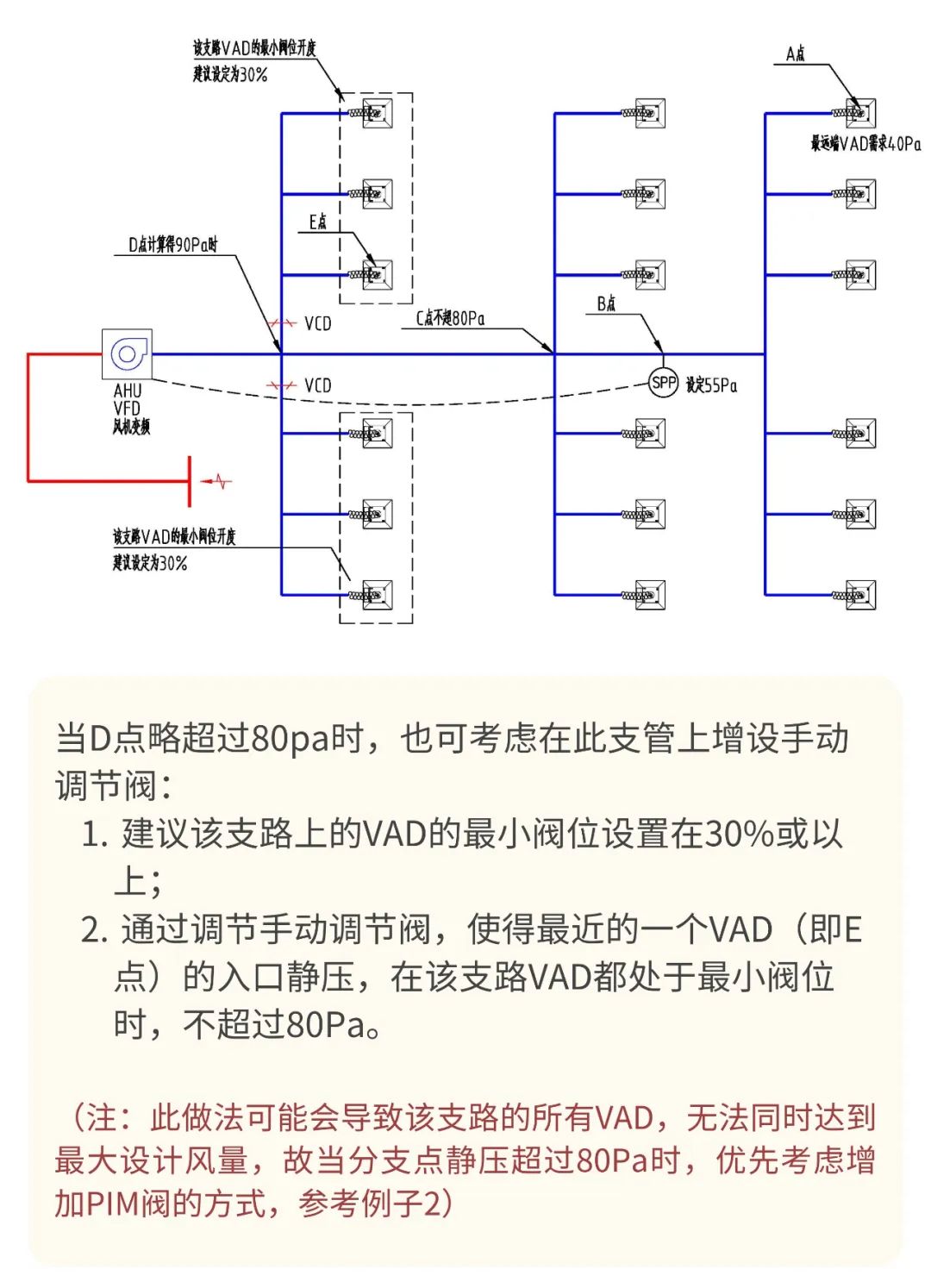

A、在低壓送風管路設計時，應根據房間的噪聲要求和氣流射程，設計VAD風口入口靜壓，最小靜壓不小于10Pa；最大靜壓不大于80/70Pa。

B、對于簡單管路（等效長度15m以內）的低壓變風量系統可不必進行理論計算，直接在送風機處進行靜壓控制（如變頻器控制、旁通風閥控制、出口調節風閥控制等）即可滿足要求。

C、對于復雜的管路系統，應進行適當?shù)墓苈凡贾煤退τ嬎?，使每個支路的壓力降能滿足變風量風口入口靜壓的要求，并在支路始端設置區域壓力調節閥（PIM閥），以保證支路中各風口靜壓控制點維持在適用范圍值。

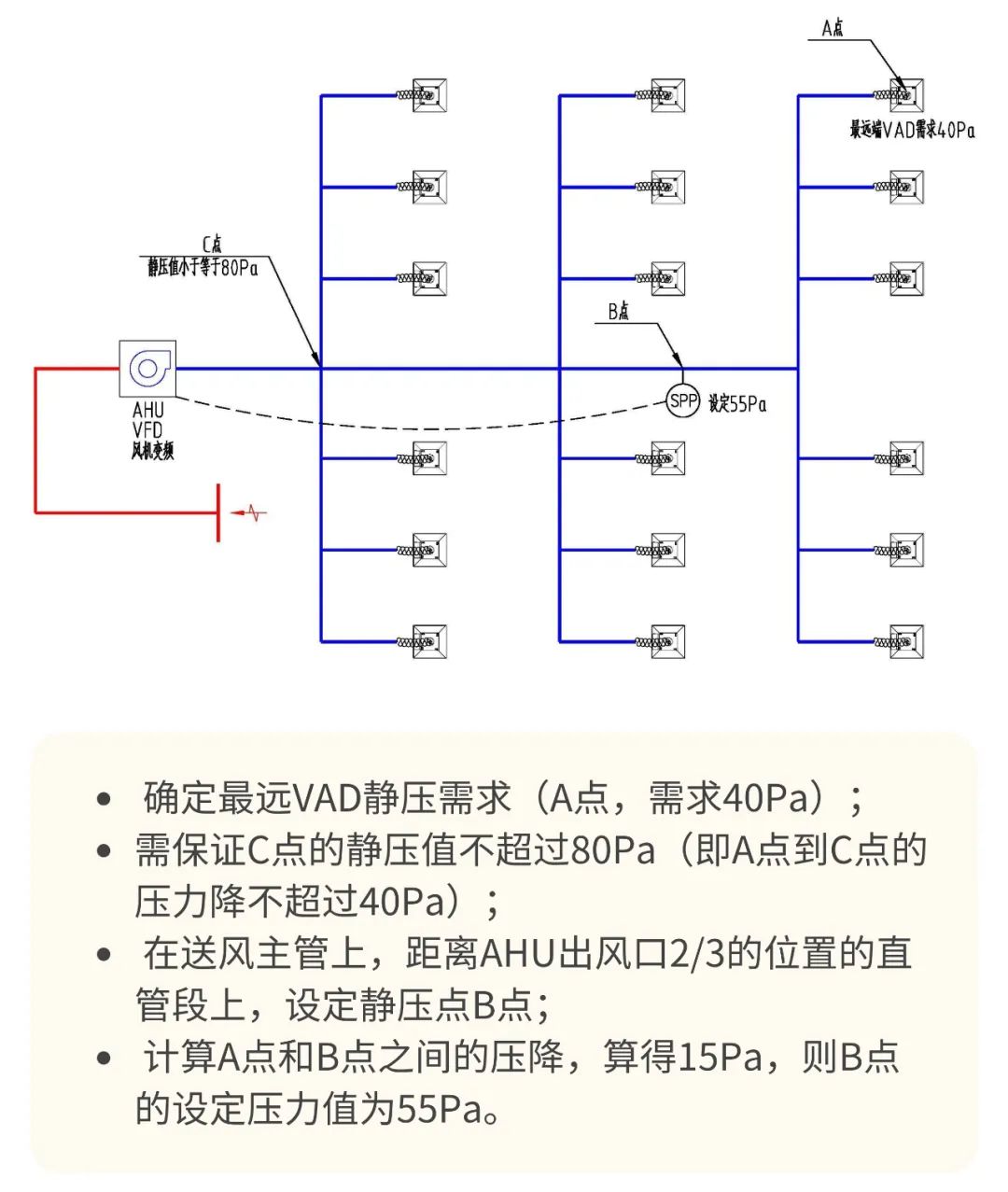

A、在建筑平面圖中布置空調送風管路及變風量風口，標出每個風口的設計風量；

B、從VAD的性能參數表中找出最遠風口在設計風量下所對應的靜壓值；

C、確定距AHU或PIM閥最近的風口的分支管處的靜壓值（通常小于80/70Pa）；

D、C項減去B項，得出允許的壓力降值；

E、計算第一個風口的分支處到最后一個風口的風管等效長度；

F、D項除以E項得出單位長度風管的壓力降Pm值；

G、確定風管截面尺寸。

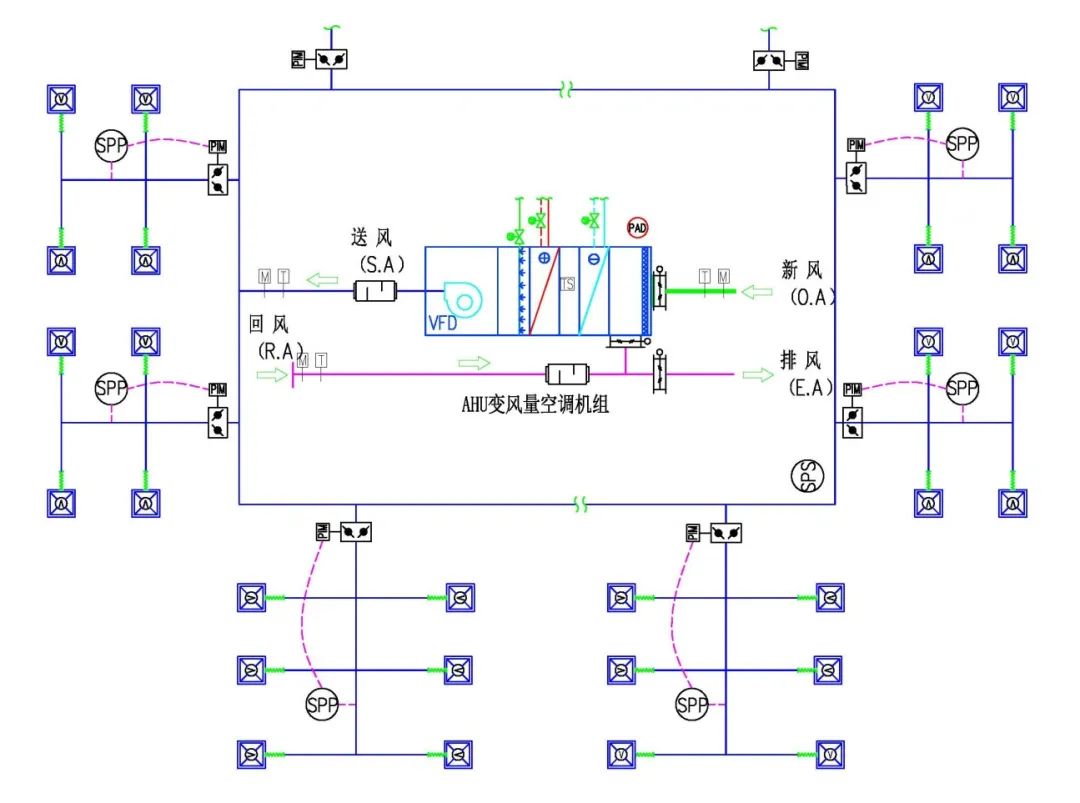

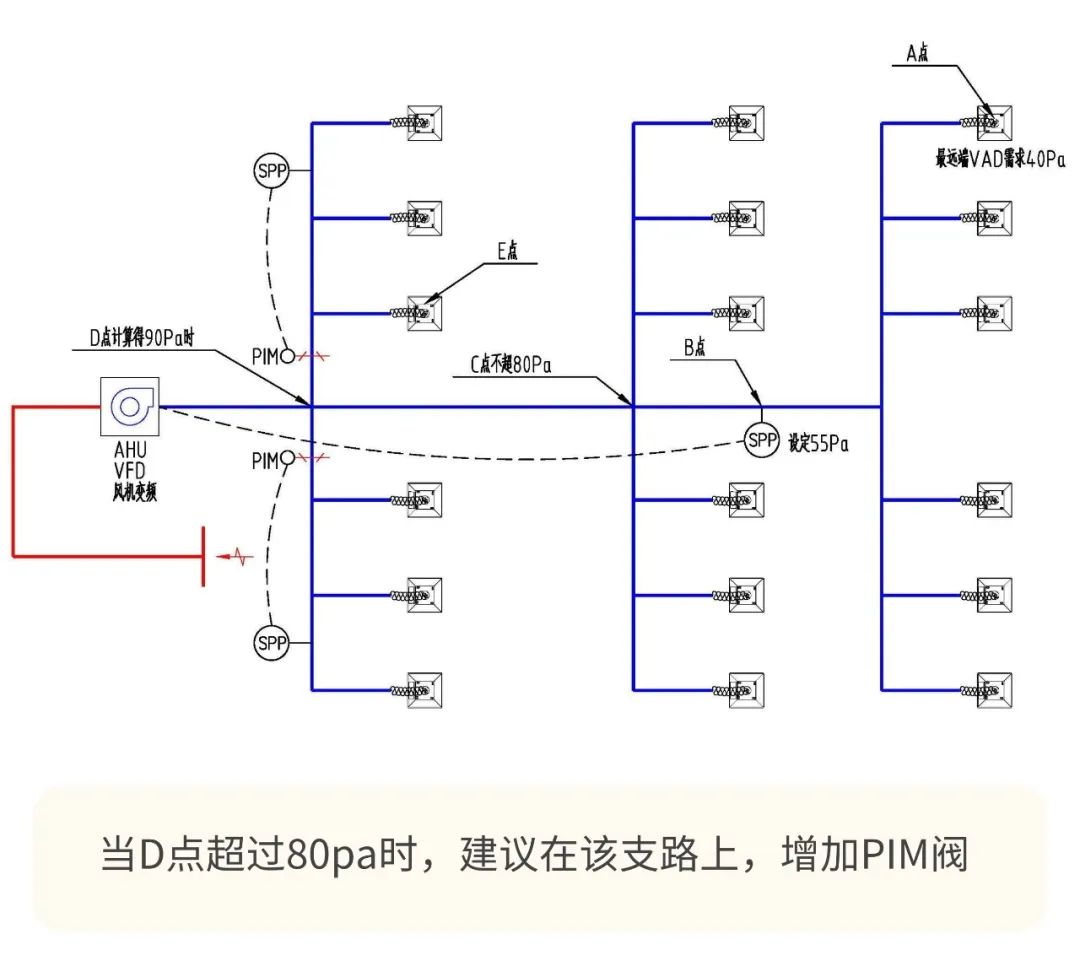

▲VAD低壓送風系統（帶PIM閥）

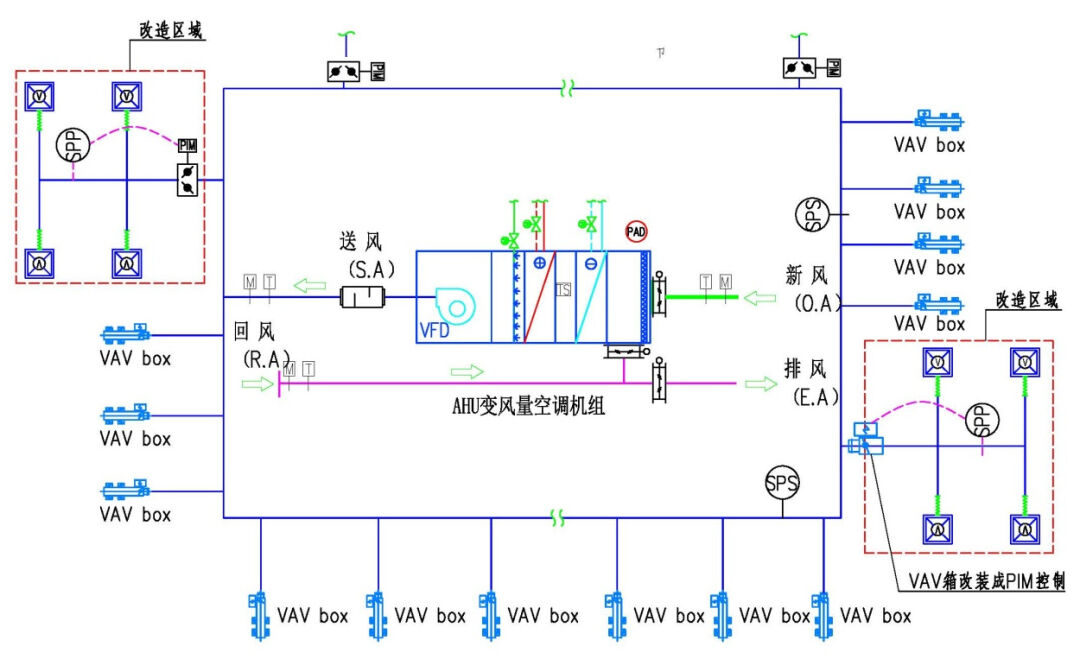

▲VAD中高壓送風系統（VAD和VAV-BOX混用）
