摘要：全新的G3第三代變風量空調系統，在產品性能、方案設計、施工、調試、節能性、噪聲、舒適性、用戶體驗，運維等方面，與傳統VAV變風量空調系統比較，均具有明顯的優勢。

下面給大家分享一下皇家空調SVAD（G3）系統，SVAD智慧變風量空調系統主要由常用組合風柜機組AHU、風道系統，智慧變風量風口SVAD及其控制系統組成。

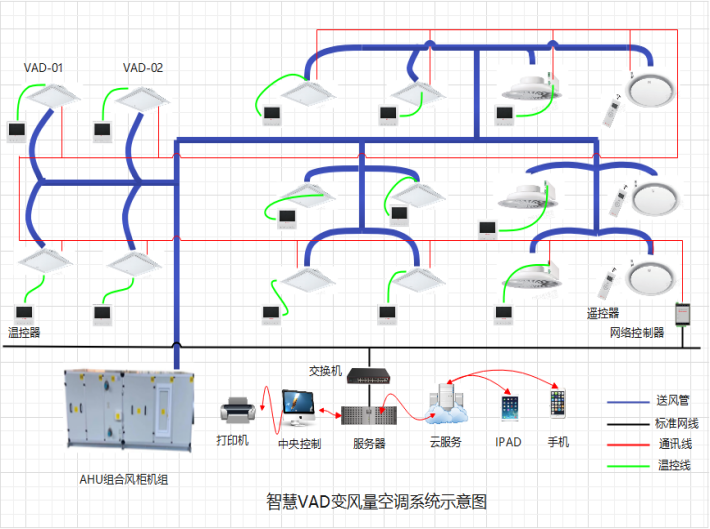

SVAD智慧變風量空調系統示意圖

皇家空調SVAD智慧變風量空調系統，在繼承VAV變風量空調系統的網絡控制技術的基礎上，采用特別新型結構，通過電子微機智控技術改變送風口流道面積的方式，直接在末端風口上實現變風量控制，在變風量空調領域獨創出一個全新高端舒適性空調系統。

智慧VAD變風量空調系統在產品性能、系統設計、工程施工、控制系統調試、運維、工程成本均比傳統的CAV定風量系統和VAV變風量系統具有進步意義。

SVAD智慧變風量風口采用一體化設計，SVAD采用完全不同于傳統VAV變風量末端的結構設計，簡化了末端管路，降低了系統管道阻力，優化了變風量風系統的組成。

SVAD智慧變風量風口采用流線型設計，SVAD所有邊角采用圓弧角設計并體成型，SVAD流態更好，阻力更小，噪音更低。

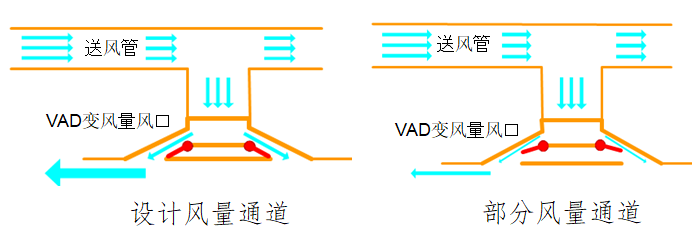

SVAD智慧變風量風口采用獨特控制方法，控制風口流道的面積，即使小風量送風，也能保證出流風速，不會產生冷下垂的現象，提高空調系統的舒適度。

根據《通風空調工程施工驗收規范》GB50243-2016規定：

低壓風管：機外余壓450Pa，漏風量Q<=0.1056*P0.65=0.1056*4500.65 =5.6m³/(h.m²)，

中壓風管：機外余壓650 Pa，漏風量Q<=0.0352*P0.65=0.0352*6500.65 =2.4m³/(h.m²)

顯然中壓風管要求的漏風量要求更嚴格。

施工規范規定，低壓風管宜采用漏光法檢測，漏光不合格時，進行密封且進行漏風量測試；中壓風管應在漏光法檢測合格后采用漏風量檢測，由此可知低壓風管的施工質量更容易達標。

在現實風系統的施工中，為了趕工期，風管制作好后，多數情況漏光檢測都難以保證，更何況漏風量檢測。因此在VAV變風量空調系統出現問題時經常能找到漏風過大的問題。

如第一點闡述，SVAD風口的阻力非常小，與采用普通的變風量末端空調系統相比，它不僅本身阻力極小，主風管支風管設計風速均較低，較低風速必然系統的阻力更低，風機需求機外余壓更低，因此，使用SVAD智慧變風量空調系統，可以選用較低壓的送風管道系統及較低功率的風機，從而大幅度降低送風機的能耗。

在同樣風量情況下，典型SVAD低壓風管系統比VAV中壓風管系統低100-200pa，如30000CMH風量，SVAD低壓風管系統機外余壓450Pa，全壓800Pa，VAV低壓風管系統機外余壓650Pa，全壓1000Pa，設風機全效率65%，風機功率分別為11KW, 15KW裝機功率可節約4KW/臺。節約風機裝機容量約25%，以超高層甲級寫字樓50個標準層，每層2臺AHU計算的話，共節約4*2*50=400KW電氣裝機容量。

這種裝機容量的節約可以給用戶節約大量資源，包括變頻器規格，配電箱規格，電纜規格、橋架規格等。

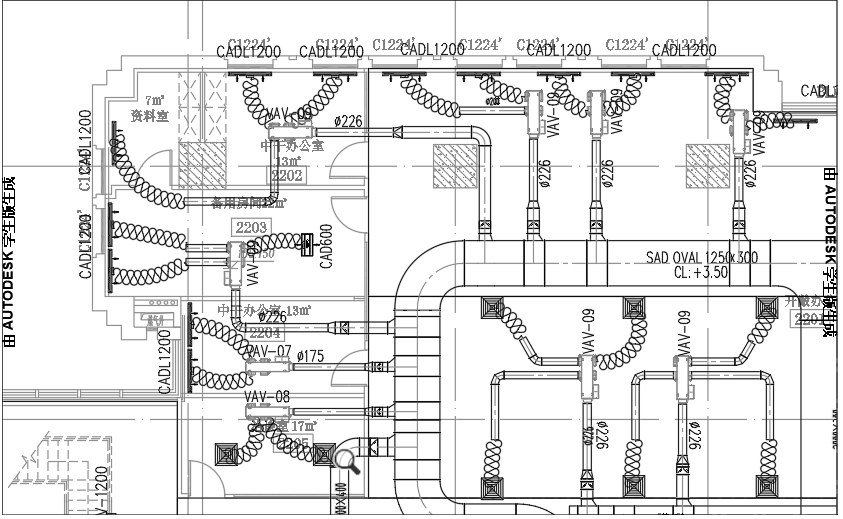

SVAD風道系統，沒有VAV入口段高速直管段的要求，完全可以按低速風管設計。低速風管的二次風噪小，亦無末端動力風機噪聲，聲環境得到較大改善。

同樣以標準層AHU計算，如前款所述，

標準層的SVAD智慧變風量系統AHU風量30000CMH，風壓全壓700Pa，風機功率11KW, 風機噪聲估算值LW=67+10lgN+10 lgP=67+10 lg(11)+10 lg(700)=106(dB)。

標準層的VAV變風量空調系統AHU風量30000CMH，風壓全壓1000a，風機功率15KW, 風機噪聲估算值LW=67+10lgN+10 lgP=67+10 lg(15)+10 lg(1000)=109(dB)，從噪聲源上要少3(dB)。因此在同風量同等消聲措施情況下，SVAD系統更容易達到設計聲環境。

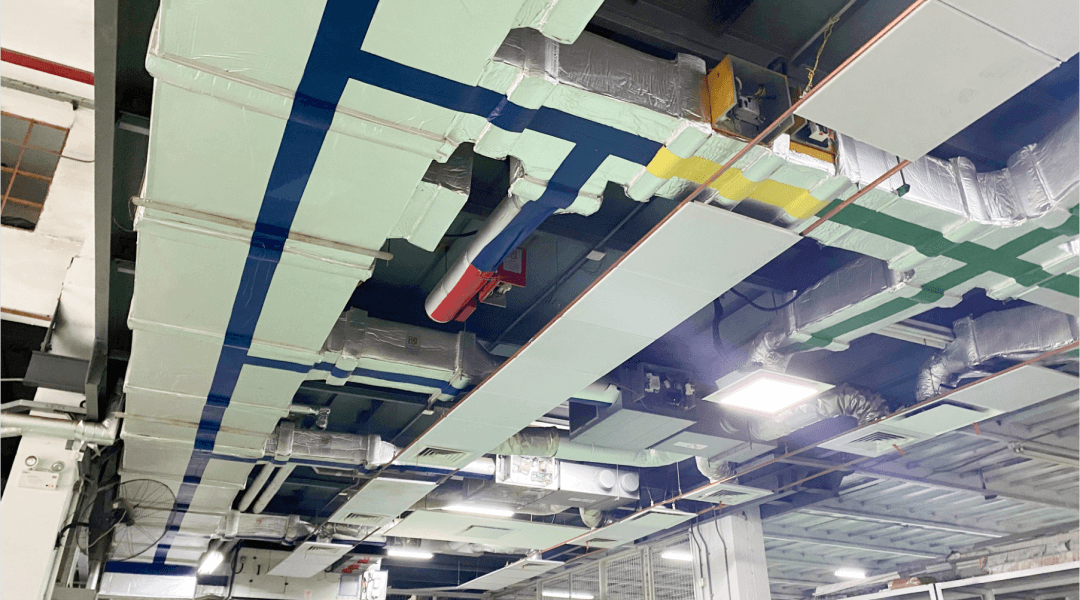

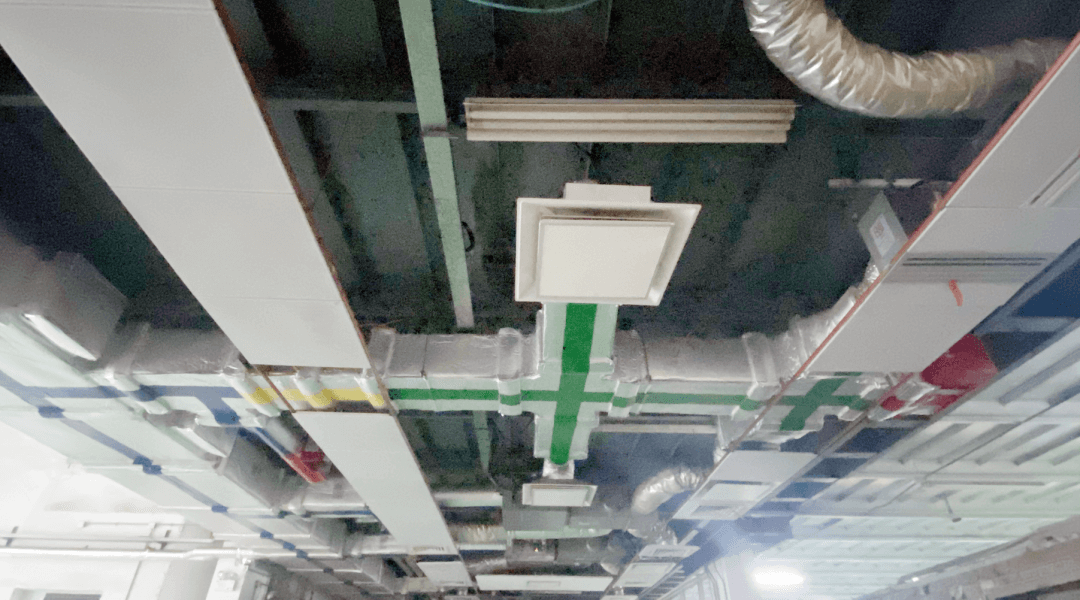

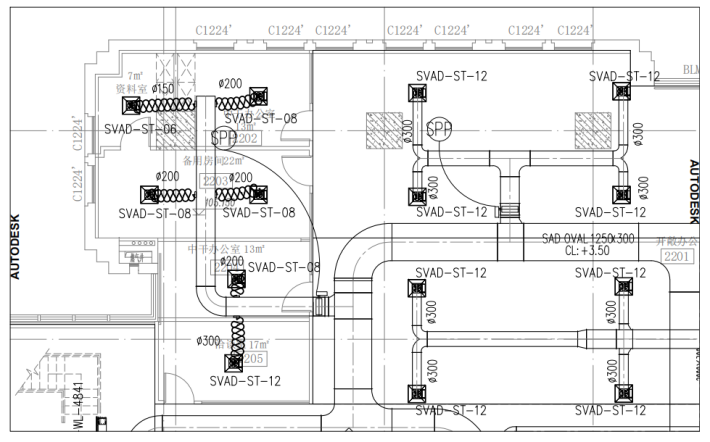

施工現場

皇家空調SVAD（G3）系統從產品設計到現場施工，從調試到運維均有技術與成本優勢，系統先進，安全，可靠，應用前景非常廣闊；除了上述的皇家空調SVAD（G3）系統與VAV變風量空調系統的核心技術優勢對比以外，還有更多精彩內容，下期給大家分享！

文章內容由皇家空調技術工程師梁輪文發表于《工程技術》2022年第6期期刊
